產品介紹

產品功能介紹

本儀器是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0621-1993《瀝青標準黏度試驗（道路瀝青標準黏度計法）》所規定的要求設計制造的，適用于按T0621-1993標準所規定的方法測定液體石油瀝青、煤瀝青、乳化瀝青等流動狀態時的黏度。

一、主要技術特點

1、本儀器采用高精控溫儀，控溫精度可達0.1℃。
2、本儀器結構緊湊，造型美觀，采用雙微電腦控制，操作方便，測定精度高。

二、主要技術參數及指標

1、工作電源：   AC（220±10%）V ；50Hz。
2、環形水槽：   內徑160mm，深116mm。
3、盛樣管：       一套4個，流孔大小分別為 &pHi;10mm±0.025mm；&pHi;5mm±0.025mm；
                           &pHi;4mm±0.025mm；φ3mm±0.025mm。
4、球塞規格：    A：球部直徑12.7mm±0.05mm；標記高92mm±0.25mm；
                            B：球部直徑 6.35mm±0.05mm；標記高 90.3mm±0.25mm。
5、控溫范圍：    室溫~90℃。
6、控溫精度：   ±0.1℃。
7、計時分辨值： 0.1s ，最大計時值999.9s。
8、加熱形式：    PTC管狀電加熱管加熱，循環泵循環浴                液控制水槽溫度,加熱功率750W。
9、環境溫度：    (-10~35)℃。
10、相對濕度：  ≤85%。
11、外形尺寸：  420mm×340mm×570mm（長×寬×高）。
12、整機功耗：  不大于800W。


產品配置清單

一、SYD-0621型 瀝青標準粘度計儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	主機 （包括盛樣筒4個，球塞2個，檢查棒2個）	套	1
2	100ml 量筒	個	1
3	溫控探頭	個	1
4	硅膠塞（1#）	個	1
5	溫度計擋圈（1#）	個	2
6	使用說明書	份	1
7	溫控儀使用說明書	份	1
8	合格證書	份	1
9	產品保修卡	份	1




二、SYD-0621型 瀝青標準粘度計儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	丙三醇	500ml	8瓶	實驗溫度在80℃以上
2	蒸餾水	三級	2升
3	瀝青溶劑		1升	汽油

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

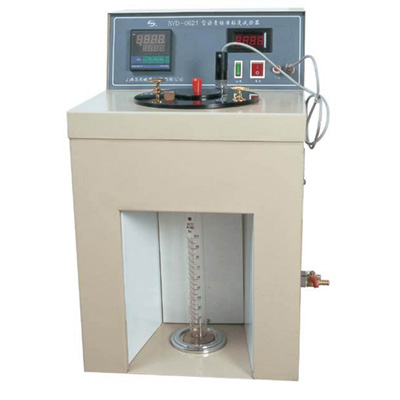

SYD-0621瀝青標準粘度計

操作規程

1、儀器應放置在通風干燥處，且置于牢固、平整、無腐蝕性氣體、無強電磁干擾、無振動的工作臺。
2、檢查儀器的工作狀態應符合說明書所規定的工作環境和工作條件，供電電源應有良好的接地端，儀器外殼必須處于良好的接地狀態。
3、打開環形水槽蓋，向水槽內慢慢加水，使水位至出水口中心位置（噴水口浸入水中）,蓋好環形水槽蓋。
4、插好溫控探頭插頭，將探頭放入水槽蓋的螺孔中。根據試驗溫度要求，將溫控儀溫度設定至所需要的度數（詳見XMT溫控儀使用手冊）。
5、選擇需要流孔孔徑的盛樣管（孔徑見盛樣管上端鋼印）置水槽圓井中。用規定的塞堵好流孔，流孔下放蒸發皿，以備接受不慎流出的試樣。除10mm流孔采用直徑12.7mm球塞外，其余流孔均采用直徑為6.35mm的球塞。
6、在環形水槽內的水浴到達試驗溫度，將試樣加熱至比試驗溫度高2℃~3℃時注入盛樣管，其數量以液面到達球塞桿垂直時桿上的標記為準，并蓋好盛樣管蓋。
7、試樣在水槽中保持試驗溫度約30min ，打開盛樣管蓋（注意不要把球塞提起，以免試樣流出）。用溫度計輕輕攪拌試樣，測量試樣溫度為試驗溫度±0.1℃時，調整液面至球塞桿的標記處，繼續保溫（1~3）min。
8、將流孔下蒸發皿移去，把量筒放置在圓形底座上，量筒內可預先注入肥皂水或礦物油25ml，以利洗滌及讀數準確。
9、提起球塞，借助標記懸掛在盛樣管邊上（也可放置別處），待試樣流入量筒達25ml（量筒刻度50ml）時，按動計時器按鈕，此時可見計時顯示窗中時間顯示變化（原為000.0），待試樣流出75ml（量筒刻度100ml）時，再按下按鈕，可見顯示的時間讀數值。
10、記取試樣流出50ml所經過的時間，以秒（S）計，即為試樣的粘度。
11、同一試樣至少平行試驗兩次，當兩次測定的差值不大于平均值的4%時，取其平均值的整數作為試驗結果。
12、在計時前可先打開儀器內的照明燈，以利觀察量筒的液面位置。
13、試驗結束后，應切斷電源，待儀器冷卻至室溫后，做好儀器的清潔工作。


注意事項

1、環形水槽內無水時嚴禁打開“加熱”開關。
2、每次試驗完畢后請打開水槽蓋，盡快釋放槽內水汽！
3、每次試驗完畢后必須將盛樣管及量筒，球塞洗滌干凈，尤其是盛樣管流孔。
4、經多次試驗后，如果水槽內水位下降，可適當向水槽內注入，保持液面一定高度。
    5、當室溫低于0℃時，請將水槽內的水、循環泵及管路內的水放盡，防止結冰損壞器件！
6、如果做低于室溫的試驗，可另外購買本公司生產的低溫水浴。
