產品介紹

產品功能介紹

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0709-2011《瀝青混合料馬歇爾穩定度試驗》規定的要求設計制造的，適用于瀝青混合料的馬歇爾穩定度試驗，能夠準確地判斷瀝青混合料的破壞點，以進行瀝青混合料的配合比設計或瀝青路面施工質量檢驗。
  本儀器是本公司SYD-0709A型 馬歇爾穩定度試驗儀的升級產品。

一、主要技術特點

1、采用先進的傳感技術及微機處理技術，可對多種檢測數據進行自動測試、計算和處理，實現測試過程的自動化、智能化。
2、采用高精度儀表放大器和可翻轉、進口彩色大屏幕PLC控制器，直接顯示穩定度值、流值的試驗數據及曲線圖形、試驗結果和試驗時間。
3、本儀器可存貯100組試驗數據及試驗時間,可隨時調閱查看。
4、配有RS232串行通訊口，方便與上位計算機通訊，由計算機進行數據處理、存貯、打印、顯示，也可由計算機控制，進行試驗和打印。
5、儀器主要部分采用新型電鍍工藝，金屬亞光，硬度高，抗磨耗，經久耐用。
6、具有手動控制上升、下降、停止的功能，方便用戶操作使用。


二、主要技術指標及參數

1、最大荷載：              50kN。
2、穩定度測量范圍：   ≤40kN。
3、過載保護：              具有荷載值大于39kN時過載保護功能。
4、穩定度測量誤差：   ≤±0.1kN。
5、流值測量范圍：       (0~20)mm。測量誤差≤±0.05mm。
6、壓力機上升速度：   (50±5)mm/min。
7、通訊口：                  配有RS232計算機通訊串口。
8、電機功率：              550W。
9、工作電壓：              (AC220±10%)V，50Hz。
10、整機功耗：            不大于800W。
11、工作環境溫度：     0℃~60℃。
12、外形尺寸：            650mm×380mm×840mm（長×寬×高）。
13、整機重量：            98kg。


三、選配件

1、恒溫水浴：         HWY-1 低溫恒溫水浴（推薦）。


產品配置清單

一、SYD-0709A-1 馬歇爾穩定度試驗儀儀器配套清單（出廠標配）



序號	名         稱	單位	數量	備注

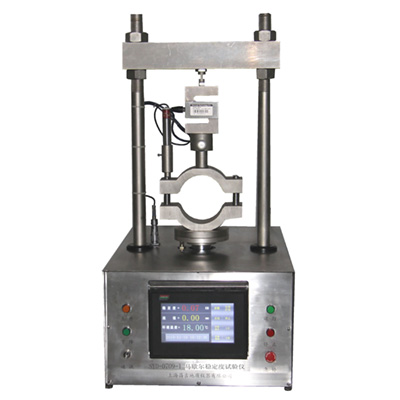

1	SYD-0709A-1 馬歇爾穩定度試驗儀  主機	臺	1
2	壓力傳感器（已裝在主機上）	套	1
3	位移傳感器（已裝在主機上）	套	1
4	試驗壓頭（&pHi;101.6mm×63.5mm） （已裝在主機上）	套	1
5	試驗壓頭（&pHi;152.4mm×95.3mm）	套	1	選購件
6	模擬試樣（圓環）	個	1
7	手搖把（標定用）	個	1
8	電源線	根	1
9	電腦通訊線	根	1
10	打印機（含穩壓電源）	套	1
11	使用說明書	份	1
12	合格證書	份	1
13	產品保修卡	份	1




產品維護保養

SYD-0709A-1 馬歇爾穩定度試驗儀
調試規程和使用說明書

一、儀器安裝與調整

1、儀器安裝在一個水平且能夠支撐它的平臺上，儀器后板距墻壁距離應不小于10cm。
2、儀器使用的電壓為AC220V、50Hz，功率小于600W，如使用的電源電壓波動較大時（超過220V±10%），應采取穩壓措施。使用電子交流穩壓器，將電壓調整到220V，以保證儀器的正常運轉，電壓不符合要求時，嚴禁使用操作儀器，否則將會導致儀器的嚴重損壞。
3、儀器背面的電源插口下面保險絲管插座內安裝有保險絲管，以確保儀器在發生故障或內部有短路狀況時能瞬時熔斷。保險絲管規格為5×20-10A。
4、儀器安裝時，必須可靠接上地線，保證使用人員人身安全，及提高儀器抗干擾能力。
5、壓頭與荷載傳感器間隙的調整：按下下降按鈕，使托盤及下壓頭降至初始位置，測量上下壓頭之間的間隙應約為30mm。若偏差較大時，可通過調整支承橫梁的高度來實現，此間隙在出廠時已調好，用戶一般不需調整。
6、流值傳感器輸出調整：將直徑為101.6mm的定位環放入上下壓頭之間，插入流值傳感器，將快裝接頭手柄拔出，使上壓頭落下，主畫面的流值顯示值應在（2~3）mm之間，若顯示值小于2mm或大于3mm，應重新調整。調整方法：將流值傳感器托套側面的固定螺釘擰松后，將流值傳感器上下移動至顯示值在（2~3）mm之間，再擰緊固定螺釘。此間隙在出廠時已調好，用戶一般不需調整。
7、荷載傳感器的輸出零點，運行時儀器會自動校零，用戶不需調整。

二、儀器使用及操作方法

根據試驗條件，本儀器可采用兩種使用及操作方法：第一種是利用本機進行試驗；第二種是利用本機和計算機聯網進行試驗。
1、試驗軟件的安裝
本儀器隨機帶有馬歇爾試驗操作軟件光盤。可按計算機常規安裝方法將試驗程序安裝至計算機硬盤上。安裝后，將在開始菜單中產生“馬歇爾儀”文件。點此文件可打開操作程序。
2、連接通訊接口
用隨機帶有的通信電纜聯接后面板上的RS232接口和計算機的COM1接口。
注意：只有在主畫面顯示時，才能進行串行通訊程序！
3、用計算機操作試驗
點“試驗開始”后，計算機將提示“輸入試件編號”，此時，應輸入試件編號，此編號即為存入的文件名。試驗方法和“利用本機進行試驗”中試驗方法相同，打印機打印曲線可采用計算機所聯接的各型打印機。試驗數據也可逐個存儲，試驗完后，再逐個打印，以節省試驗操作時間。
在等待狀態下，可上傳一組直線曲線，以判斷串行口連接是否正常。
運行時，如由計算機測試按鈕啟動，測試過程同時上傳測試數據給計算機。
若由人工啟動，則計算機不能接收數據，但試驗結束后，在主畫面顯示時，可由計算機發出指令，隨時上傳每組試驗數據。
4、計算機試驗界面的窗口說明
“開機試驗”：      控制試驗的開始和停止。
“上傳采樣數據”：  試驗結束后，可將試驗數據一次性上傳。
“存盤”：          將試驗數據存盤。
“自檢”：           測試通訊是否正常，正常時將在界面上生成一條直線。
“調用歷史記錄”：  將存入盤的試驗數據調出。
“打印”：          打印試驗曲線。
“刷新”：          刷新界面。
“退出”：          退出試驗程序。
“試件編號”：      開始時輸入的試件編號，此編號即為該試件存入、調出的文件名。
“試驗人”：        試驗人員，試驗后簽名。

三、使用注意事項

1、儀器使用前應仔細閱讀本儀器使用說明書。
2、仔細閱讀中華人民共和國JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程中的T0709-2011《瀝青混合料馬歇爾穩定度試驗》標準，了解并熟悉標準所闡述的試驗方法、步驟和試驗要求。
3、按標準所規定的要求，準備好試驗用的試樣、試驗器具、材料等。
4、使用前應檢查電源電壓是否符合本儀器所規定要求，檢查接地端應可靠接地，否則嚴禁操作！
5、嚴禁非操作人員進行操作。
6、嚴禁使用與本儀器試驗不符的試件進行試驗。
7、試驗結束后應切斷電源。
8、試驗結束后，應清洗壓盤、上、下壓頭及儀器外表面。
警告1：儀器做壓力試驗時，切勿將手伸到壓力試驗區域，防止發生意外！
警告2：儀器發生故障時應立即切斷電源，請專業人員進行檢修并排除故障后方可繼續使用，防止發生意外！
