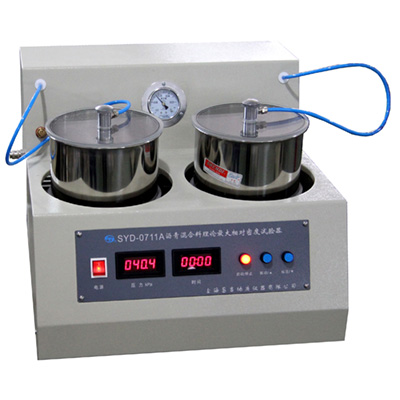

上海昌吉SYD-0711A型瀝青混合料理論最大相對密度試驗器
本儀器是根據中華人民共和國交通部標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0711-2011《瀝青混合料理論最大相對密度試驗（真空法）》所規定的要求設計制造的。適用于真空法測定瀝青混合料的理論最大相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓
產品介紹
產品功能介紹
本儀器是根據中華人民共和國交通部標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0711-2011《瀝青混合料理論最大相對密度試驗（真空法）》所規定的要求設計制造的。適用于真空法測定瀝青混合料的理論最大相對密度，供瀝青混合料配合比設計、路況調查或路面施工質量管理計算空隙率、壓實度等使用。但不適用吸水率大于3%的多孔性集料的瀝青混合料。一、主要技術特點
1、采用單片機控制技術，抽真空、振動、補氣、泄壓等均自動完成。2、采用高精度絕壓傳感器，儀器負壓容器內負壓可達3.7 kPa±0.3 kPa。
3、裝有真空表，可直接反映真空泵的工作情況。
4、裝有積水緩沖裝置，可防止負壓容器內的水進入真空泵內。
5、可同時進行兩個試樣的平行試驗，結構合理，使用方便，效率高。
二、主要技術參數及指標
1、電源電壓： AC（220±10%）V、50Hz；2、容器容積： 4000ml×2只；
3、真空泵功率： 160W；
4、負壓容器內負壓： 3.7 kPa（27.75mmHg），允許偏差±0.3 kPa；
5、振動機功率： 30W；
6、外形尺寸： 510mm×520mm×380mm（長×寬×高）。
三、選配件
1、恒溫水浴： HWY-1 低溫恒溫水浴。產品配置清單
一、SYD-0711A型 瀝青混合料理論最大相對密度試驗器儀器配套清單（出廠標配）
| 序號 | 名 稱 | 單位 | 數量 | 備注 |
| 1 | “瀝青混合料理論最大相對密度試驗器”主機 | 臺 | 1 | |
| 2 | 負壓容器（4000ml） | 只 | 2 | 裝于儀器上 |
| 3 | 密封圈 | 只 | 2 | |
| 4 | 玻璃蓋板 | 塊 | 1 | |
| 5 | 快速插頭+連接管（1米） | 套 | 1 | |
| 6 | 使用說明書 | 份 | 1 | |
| 7 | 合格證書 | 份 | 1 | |
| 8 | 產品保修卡 | 份 | 1 |
二、SYD-0711A型 瀝青混合料理論最大相對密度試驗器儀器安裝所需試劑、器材
| 序號 | 名稱 | 規格和要求 | 數量 | 備注 |
| 1 | 瀝青溶劑 | 1升 | 汽油 | |
| 2 | 蒸餾水 | 三級 | 若干 |
說明：
1、儀器安裝所需試劑、器材由用戶自備。2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
產品維護保養
SYD-0711A型瀝青混合料理論最大相對密度試驗器操作規程和使用維護說明
一、 使用
1、 將瀝青混合式料試樣裝入干燥的負壓器中，稱容器及瀝青混合料總質量，得到試樣的凈質量；試樣質量應不小于規范規定的最小數量。2、 往負壓器中加入25°的水將混合料全部浸沒，并較混合料頂面高出約2cm
3、 將負壓容器放入儀器平臺上的定位圈內，蓋好上蓋
4、 打開電源開關
5、 等到負壓值顯示穩定后，按“啟動/停止”鍵，試樣開始抽真空。
6、 當負壓為4KPA進入振動保持階段，定時器開始15分鐘倒計時
7、 此時按振動鍵可以啟閉振動
8、 當定時顯示器顯示0時抽真空結束，開始泄壓
9、 將將經過抽真空和振動后的裝有瀝青混合料試樣的負壓容器浸入25°+-0.5°的恒溫水槽，約10min后取出，加上玻璃板，使容器中沒有空氣，擦凈容器外的水分，稱取容器、水和瀝青混合料試樣的總質量。
10、 實驗結束后，關閉儀器
