產品介紹

產品功能介紹

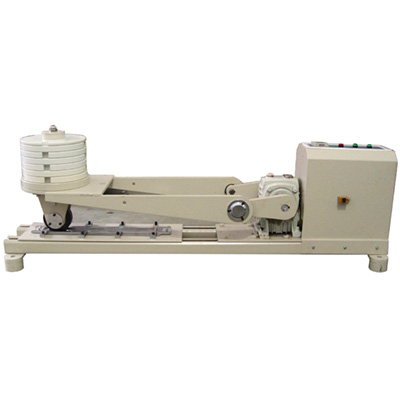

本儀器是按照中華人民共和國交通部標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0755-2011《稀漿混合料負荷輪粘砂試驗》所規定的要求設計制造的，適用于控制稀漿混合料中瀝青用量的上限，與濕輪磨耗試驗一起確定稀漿混合料的最佳瀝青含量。

一、主要技術特點

1、本儀器為落地式結構，其結構設計、試驗器具的規格尺寸等均符合T0755標準的要求，設計新穎，結構合理，使用方便。
2、機械傳動部分設計有安全保護裝置，防止誤傷操作者，安全可靠。
3、試驗時碾壓頻率由操作者事先設定，儀器工作時自動計數，直到計數值等于設定值時計數停止，儀器停止工作。

二、主要技術參數及指標

1、碾壓頻率：         44次/min±1次/min；
2、曲柄半徑：         152mm±2mm；
3、橡膠輪尺寸：      直徑76.5mm±1mm，寬26.0mm±1.0mm；
4、橡膠輪硬度：      HRC60～HRC70之間；
5、橡膠輪加載重量: 小車平置總重量56.7㎏±0.5㎏；
6、試模：                有6.4mm、12.7mm厚兩種，按需要選用，內部尺寸50mm×380mm
7、砂框架：             內部尺寸為長355.0 mm×寬38.0 mm×厚0.5 mm ；
8、鋼蓋板：             尺寸為長353 mm×寬36 mm×高3 mm；
9、外形尺寸：         1400㎜×260㎜×450㎜（長×寬×高）；
10、工作電源：       AC380V、50Hz，550W（三相四線制、帶零線）。

三、選配件

1、臺秤：               稱量為100kg，感量不大于0.5kg；
2、天平：               稱量為2000g，感量不大于1g；
3、烘箱：               帶強制通風，溫度能控制在(60℃±3)℃。


產品配置清單

一、SYD-0755型 負荷車輪試驗儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	SYD-0755型負荷車輪試驗儀	臺	1
2	試模底板	塊	1	不銹鋼，裝于底座
3	試模，厚度6.4mm、12.7mm	件	各1	塑料件
4	砂框（底部貼有橡膠砂框）	件	1	金屬砂框，裝于底座
5	鋼蓋板	件	1
6	橡膠砂框（貼有3M雙面膠）	件	1
7	保險絲 10A（Ф6×30）	只	2
8	高腳壓板	只	8
9	使用說明書	份	1
10	合格證	份	1
11	產品保修卡	份	1




二、SYD-0755型 負荷車輪試驗儀儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	瀝青溶劑	2L	2L/桶	三氯乙烯、煤油、汽油選其一即可
2	天平	量程2kg精度0.1g	1臺
3	臺秤	量程100kg 精度 0.5kg	1臺
4	濾篩	孔0.6,0.15mm	1只
5	標準砂	粒徑0.15-0.6mm	2公斤

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-0755型負荷車輪試驗儀
操作規程和使用維護說明

一、安裝調試操作規程

     特別提醒:使用前請專業人員或電工將本儀器的接地線正確接地!
（一）試驗前的準備
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T 0755-2011《稀漿混合料負荷輪粘砂試驗》，了解并熟悉標準所闡述的準備工作、試驗步驟和試驗要求。
    3、按T 0755-2011標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態，應符合本說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態。
（二）試樣制備
1、按要求的級配準備粗、細集料及填料，烘干。
2、選定相應厚度的試模，試模厚度一般比最大礦料粒徑大25%的原則選擇。
3、試樣中各組分的配合比以拌和試驗所確定的礦料、填料、添加劑、乳化瀝青或改性瀝青和水的比例為準。
4、稱取總質量500g的礦料放入拌鍋，滲入填料，拌勻，然后加水拌勻，再加入乳化瀝青或改性瀝青拌和，拌和時間補超過30s±2s；然后將拌勻的混合料倒入試模中并迅速刮平。刮平過程一次完成，不能反復刮，整個操作過程宜在45s內完成。成型的試件表面應均勻，否則應報廢。
5、取出試件，把試樣放入60℃的烘箱中烘至恒重，一般不少于16h。取出試件，冷卻至室溫備用。
（三）試驗方法
1、加載試驗以前，應空載開機試運轉。小車輪子必須對中，保證輪子運動時和框架平衡。荷重箱對中，保證重心在輪軸的垂直方向。
2、首次做輪載試驗，荷重箱重量要進行標定，方法是：把輪子放在臺秤上，這時曲柄要和框架平行，調整配重，達到要求的橡膠輪加載重量56.7㎏±0.5㎏。
3、試件的放置：
⑴ 當需要放置試件時，可以先將小車運行至圖1所示的位置，擰下螺母，逐片取下盤片，抬起小車，用所配的木架擱住小車。
⑵ 用溶劑或水將橡膠輪擦拭干凈。
⑶ 把試件正確地安裝在試模底板上，并用元寶螺母夾緊。
⑷ 然后抬起小車，取出木架，再放下小車，使橡膠輪與試件接觸。
⑸ 將取下的配重盤片按照與原來相反的順序裝上，擰上螺母。
注：當需要在其它情況下抬起和放下橡膠輪時，請按照上述方法操作，務必注意安全！
4、保持試驗溫度在25℃±2℃。
5、將計數器的設定值設置為1000，并將計數器的顯示值歸零，打開開關開始碾壓，碾壓的頻率為每分鐘44次。
注：計數器的設定與工作過程見下面第五條。
6、在碾壓過程中樣品上有些點可能會出現發粘現象或明顯的發亮，這時就要灑上水以防止輪子把樣品粘起。
7、碾壓1000次后（碾壓過程中如發現試樣上出現發黏現象或明顯發亮?xí)r，可灑少量水防止輪子粘起樣品），停機、卸載、沖洗、烘干至恒重（60℃，不少于16h），冷卻到室溫并稱重m1,準確至0.1g。
8、把試樣重新裝在儀器的原來位置上。把砂框放在試樣上對好位置，把300g、82℃的熱砂倒入砂框架中攤平（或稱取200g82℃的熱砂倒入砂框架中攤平，將鋼蓋板放在砂框架中間），然后將橡膠輪放下開機碾壓100次。
9、取下試樣，用毛刷刷去試樣上的浮砂，然后稱質量m2, 準確至0.1g。
注意：試驗做完后，切記要將配重盤取下另外保管，或用配置的木架將小車抬起使橡膠輪懸空，否則長期加載會使橡膠輪變形，影響使用壽命。
特別注意：儀器工作結束后請關閉總電源開關，拔下電源插頭！

二、注意事項

1、齒輪箱中注入恩氏粘度為680的40號齒輪油。
2、新機器運行24小時換油一次，以后每累計工作600小時換油一次。
3、每次使用后應將機體上的水漬擦試干凈，以防生銹。
4、每次試驗后應清潔輪子，除去輪子上的砂子及樣品顆粒并檢查輪完好程度，如有裂紋則應更換新輪。
5、如果臨時或少量做些試驗，試驗機下面可墊鋪橡膠板。如果長期固定使用，建議用地腳螺栓把儀器固定在操作臺或操作地坪上。
警告：儀器出現故障時應立即切斷電源，請專業技術人員檢修并排除故障后方可繼續使用，防止發生意外！
